Промышленное охлаждение требует решений, способных работать в условиях высокой нагрузки и ограниченного энергоснабжения. Абсорбционные бромисто-литиевые холодильные машины занимают особое место среди климатического оборудования благодаря использованию тепловой энергии вместо электричества. Такой подход открывает возможности для утилизации вторичного тепла и снижения эксплуатационных затрат на крупных производствах.
В отличие от традиционных компрессорных систем, бромисто-литиевые агрегаты работают на абсорбционном цикле, где в качестве рабочей пары выступают бромид лития (абсорбент) и вода (хладагент). Это обуславливает специфику их применения — от кондиционирования воздуха в административных зданиях до технологического охлаждения в химической и пищевой промышленности. Понимание конструкции и принципов функционирования помогает принимать обоснованные решения при выборе оборудования.
Устройство и основные компоненты

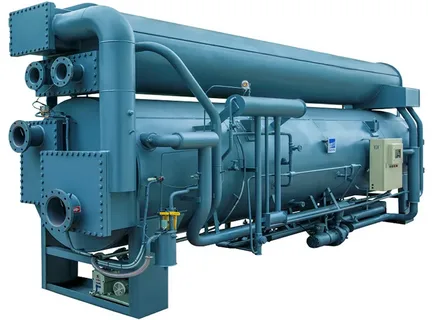

Абсорбционные бромисто-литиевые холодильные машины состоят из четырёх основных контуров: генератор, конденсатор, испаритель и абсорбер. В генераторе подводимая тепловая энергия (пар, горячая вода или продукты сгорания) выпаривает воду из крепкого раствора бромида лития. Образовавшийся пар поступает в конденсатор, где охлаждается водой и превращается в жидкость. Затем жидкая вода направляется в испаритель, где при низком давлении кипит, отнимая тепло у охлаждаемой среды.
Одновременно слабый раствор бромида лития из генератора стекает в абсорбер, где он поглощает пары воды, поступающие из испарителя. Процесс абсорбции сопровождается выделением тепла, которое отводится охлаждающей водой. Насосы перекачивают концентрированный раствор обратно в генератор, замыкая цикл. Наличие тепломассообменных аппаратов и вакуумной системы обеспечивает стабильность процесса при минимальном электрическом потреблении (только на привод насосов и автоматику).
Типы абсорбционных машин по источнику тепла
Абсорбционные бромисто-литиевые холодильные машины классифицируются по типу теплового источника. Самый распространённый вариант — паровые установки, где греющим агентом выступает водяной пар давлением от 0,3 до 1,2 МПа. Они находят применение на предприятиях с собственными котельными или ТЭЦ. Второй тип — агрегаты с прямым огневым нагревом, которые используют природный газ или жидкое топливо для нагрева генератора. Такие модели удобны в удалённых районах без развитой тепловой инфраструктуры.
Третий, всё более востребованный тип — установки, работающие от горячей воды с температурой 85–150°C. Это позволяет интегрировать их в системы когенерации и использовать сбросное тепло двигателей внутреннего сгорания или газотурбинных установок. Каждый тип имеет свою область применения и требования к условиям эксплуатации, что влияет на выбор схемы подключения и автоматизации.
Преимущества бромисто-литиевых холодильных машин
Главное преимущество абсорбционных машин — низкое потребление электроэнергии. Насосы и система управления потребляют в 10–20 раз меньше электричества по сравнению с компрессорами сопоставимой мощности. Это даёт значительную экономию, особенно для предприятий с высокими тарифами на электроэнергию. Второй фактор — экологическая безопасность: рабочие вещества (вода и соль) не разрушают озоновый слой и не имеют парникового эффекта.
К другим плюсам относятся бесшумность работы (отсутствие мощных компрессоров), простота обслуживания и длительный срок службы. Отсутствие движущихся частей в основном контуре минимизирует износ, а регулярная профилактика сводится к очистке теплообменников и контролю уровня раствора. Дополнительным бонусом является возможность каскадного включения, когда несколько машин работают параллельно на один контур охлаждения.
- Энергоэффективность: утилизация вторичного тепла, работа от бросовых энергоносителей.
- Надёжность: простота конструкции, отсутствие сложных механических узлов.
- Экологичность: нулевой потенциал разрушения озонового слоя.
Применение в промышленности и строительстве
Абсорбционные бромисто-литиевые холодильные машины получили широкое распространение в системах центрального кондиционирования крупных зданий: торговых центров, аэропортов, концертных залов, больничных комплексов. Использование тепла от собственных котельных или городского теплоснабжения позволяет совмещать отопление и охлаждение в одном цикле, что особенно актуально в межсезонье, когда требуется одновременно обогрев и кондиционирование.

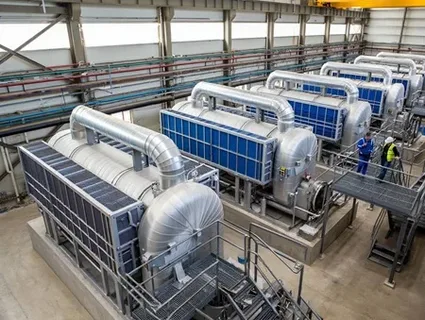

В промышленности такие агрегаты используются для охлаждения технологических сред: молока при пастеризации, пива при брожении, химических реакторов, охлаждения смазочно-охлаждающих жидкостей в металлообработке. Благодаря стабильной работе при переменных тепловых нагрузках они хорошо адаптируются к изменениям производственного цикла. Для предприятий непрерывного цикла возможность работы в круглосуточном режиме является критическим преимуществом.
Экономическая эффективность и окупаемость
Расчёт экономической целесообразности абсорбционных бромисто-литиевых машин строится на сопоставлении капитальных затрат и операционной экономии. Первоначальные инвестиции выше, чем у компрессорных установок аналогичной холодопроизводительности. Однако если на предприятии есть стабильный источник дешёвого тепла (например, от газопоршневой электростанции), срок окупаемости сокращается до 2–4 лет. При работе на сбросном тепле эксплуатационные затраты снижаются на 60–80%.
Важно учитывать и сезонный фактор: летом, когда потребность в холоде максимальна, когенерационные установки вырабатывают больше тепла из-за увеличения нагрузки, что повышает эффективность. Для объективной оценки рекомендуется проводить технико-экономическое обоснование с учётом конкретных тарифов, режимов работы и стоимости обслуживания в регионе.
- Анализ теплового баланса — оценка объёма доступного сбросного тепла и его температурного потенциала.
- Расчёт холодопроизводительности — определение потребностей объекта в охлаждении по месяцам.
- Выбор конфигурации — одноступенчатая или двухступенчатая схема в зависимости от температуры греющего агента.
Сравнение с парокомпрессионными системами
Главное различие — источник энергии. Парокомпрессионные холодильные машины работают исключительно от электроэнергии и имеют высокий коэффициент преобразования (COP 3–5). Абсорбционные бромисто-литиевые машины имеют COP 0,6–1,2, но используют тепловую энергию, которая часто является дешёвым побочным продуктом. Поэтому сравнивать эффективность напрямую некорректно — необходимо сравнивать стоимость киловатта холода, а не коэффициент преобразования.
По надёжности абсорбционные машины выигрывают за счёт меньшего числа движущихся частей и отсутствия хладагентов под высоким давлением. Они менее чувствительны к перепадам напряжения и качеству электросети. Однако они требуют стабильного теплоснабжения и имеют более высокий вес и габариты, что может быть ограничением при реконструкции существующих зданий.
Обслуживание и эксплуатационные особенности
Абсорбционные бромисто-литиевые холодильные машины требуют периодической проверки уровня раствора, анализа его концентрации и фильтрации от примесей. Бромид лития со временем накапливает ионы меди и железа из трубопроводов, что снижает его абсорбционную способность. Поэтому регламентные работы включают замену раствора или его регенерацию каждые 3–5 лет. Также требуется контроль вакуумной системы и замена уплотнений.
Охлаждающая вода в конденсаторе и абсорбере должна иметь стабильные параметры температуры и жёсткости. Для предотвращения отложений и биологического обрастания применяются химическая очистка и мембранные фильтры. Соблюдение всех регламентов обеспечивает ресурс оборудования до 20–25 лет с сохранением паспортных характеристик. При этом техническое обслуживание требует квалифицированных кадров, знакомых с вакуумной техникой и химией щелочных растворов.
