Охлаждение воды в промышленных циклах требует надёжного оборудования, способного выдерживать коррозионные нагрузки и перепады температур. Градирни из стеклопластика становятся всё более востребованным решением для предприятий энергетики, нефтехимии и пищевой промышленности. Основное достоинство материала систем водоподготовки — устойчивость к агрессивным средам и значительный срок службы без потери эксплуатационных свойств.
В отличие от традиционных металлических аналогов, стеклопластиковые градирни не подвержены ржавчине и не требуют постоянной антикоррозионной защиты. Это снижает затраты на обслуживание и позволяет устанавливать оборудование на открытых площадках с агрессивной атмосферой. Понимание конструктивных особенностей и эксплуатационных характеристик помогает принимать взвешенное решение при выборе охлаждающего оборудования.
Конструкция и принцип работы стеклопластиковых градирен
Градирни из стеклопластика представляют собой аппараты для охлаждения воды путём контакта с атмосферным воздухом. Основные элементы конструкции: корпус из стеклокомпозита, система распределения воды, оросительное устройство, вентиляторная группа (для вентиляторных моделей) и водосборный поддон. Вода подаётся в верхнюю часть, разбрызгивается через форсунки и стекает вниз через ороситель, где происходит теплообмен с встречным или перекрёстным потоком воздуха.
Стеклопластиковый корпус обеспечивает герметичность и минимальные теплопотери, а также защиту внутренних элементов от ультрафиолета. Для усиления несущих элементов используются рёбра жесткости, интегрированные в материал при формовке. Отсутствие сварных швов и болтовых соединений в зоне контакта с водой исключает точки локальной коррозии, что является критическим преимуществом.
Типы градирен по способу подачи воздуха

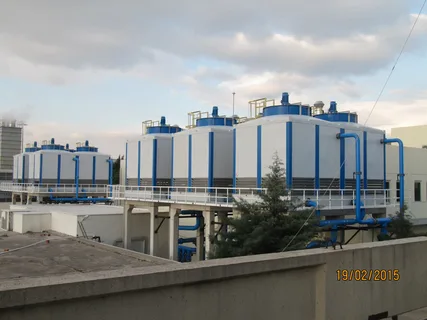

Градирни из стеклопластика делятся на два основных типа по способу создания воздушного потока. Вентиляторные модели оснащаются одним или несколькими осевыми вентиляторами, которые принудительно подают воздух через ороситель. Такие агрегаты эффективны при ограниченных площадях и позволяют регулировать производительность изменением скорости вращения вентиляторов. Обычно выпускаются в блочном исполнении для удобства транспортировки и монтажа.

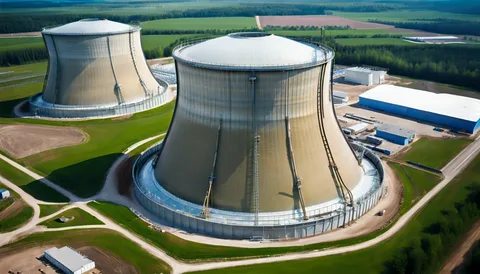

Башенные (открытые) градирни используют естественную тягу, создаваемую за счёт разности плотностей холодного и тёплого воздуха. Их преимущество — отсутствие потребления электроэнергии на привод вентиляторов и простота конструкции. Однако они требуют большей высоты и площади размещения. Стеклопластик хорошо подходит для обоих типов, так как обладает высокой удельной прочностью и позволяет создавать конструкции любых габаритов.
Преимущества стеклопластиковых градирен
Главное преимущество градирен из стеклопластика — исключительная коррозионная стойкость. Материал устойчив к воздействию солей, кислот, щелочей и озона, что позволяет использовать их в системах с оборотной водой любого состава. Второй важный фактор — малый вес. Стеклопластик значительно легче стали, что упрощает монтаж и снижает нагрузку на фундаменты. Третье преимущество — гладкая внутренняя поверхность, предотвращающая образование отложений и биоплёнок.
К дополнительным плюсам относятся: стойкость к циклическим температурным нагрузкам от -60°C до +150°C, высокие диэлектрические свойства, отсутствие необходимости в окраске или иной защите поверхности. Срок службы стеклопластиковых градирен достигает 20–25 лет при минимальных эксплуатационных затратах. Кроме того, материал позволяет создавать сложные геометрические формы для оптимизации аэродинамики.
- Коррозионная стойкость: полная защита от ржавчины и химического воздействия.
- Малый вес: упрощённая транспортировка и монтаж без тяжёлой техники.
- Долговечность: срок службы в 2–3 раза выше металлических аналогов.
Применение в промышленности
Градирни из стеклопластика широко применяются в системах оборотного водоснабжения тепловых и атомных электростанций, на нефтеперерабатывающих и химических заводах, в металлургии и пищевой промышленности. Они охлаждают технологическую воду, смазочно-охлаждающие жидкости и конденсаты паровых турбин. В пищевой отрасли стеклопластик ценится за лёгкость очистки и отсутствие выделений, влияющих на качество продуктов.
Эффективность работы градирни зависит от температуры внешнего воздуха и влажности. Стеклопластиковый корпус минимизирует влияние солнечного нагрева благодаря низкой теплопроводности. Для районов с жарким климатом производители предлагают усиленные системы орошения с увеличенным сечением оросителя и дополнительными вентиляторными модулями.
Сравнение со стальными и бетонными аналогами
По сравнению со стальными градирнями, стеклопластиковые проигрывают в начальной стоимости (на 15–30%), но выигрывают в долгосрочной перспективе из-за отсутствия расходов на ремонты и окраску. Бетонные конструкции ещё более массивны и дороги, а также склонны к микротрещинам при усадке и морозном пучении. Стеклопластик лишён этих недостатков, что делает его оптимальным выбором для большинства современных производств.
Металлические градирни требуют регулярной замены всех элементов, соприкасающихся с водой, примерно через 5–7 лет. В агрессивной среде этот срок сокращается до 2–3 лет. Стеклопластик же сохраняет свои свойства в течение всего ресурса, что делает его более надёжным и предсказуемым в эксплуатации. При аварийных ситуациях (гидроудары, вибрация) материал гасит энергию за счёт упругости, не разрушаясь хрупко.
- Анализ параметров — определение требуемой производительности и температурного режима.
- Выбор типа — вентиляторная или башенная модель под конкретные условия.
- Расчёт ветровых и сейсмических нагрузок — для регионов с особыми климатическими условиями.
Монтаж и особенности обслуживания
Монтаж градирен из стеклопластика осуществляется на предварительно подготовленное основание (жёсткая плита или свайный фундамент) с обязательным выравниванием по уровню. Стыковка секций производится с использованием герметиков и болтовых соединений с коррозионностойким покрытием. Легкость секций позволяет использовать краны малой грузоподъёмности, что сокращает затраты на строительно-монтажные работы. Сборка занимает 5–10 рабочих дней в зависимости от габаритов.
Периодическое обслуживание включает осмотр оросительной системы на предмет засорения, проверку вентиляторов и подшипников (для вентиляторных моделей), контроль плотности соединений и визуальный осмотр корпуса на отсутствие механических повреждений. Благодаря химической стойкости стеклопластика очистка поверхностей выполняется обычной водой без моющих средств. Регламентные работы проводятся один раз в квартал.
Экологическая безопасность и утилизация
Стеклопластик, используемый в градирнях, инертен к природной среде и не выделяет токсичных веществ даже при нагреве. Производство таких градирен потребляет меньше энергии по сравнению с металлургическими процессами. При достижении предельного срока службы материал подлежит механической переработке или захоронению на полигонах промышленных отходов, при этом не представляя опасности для грунтовых вод.
Снижение потребления химических реагентов для борьбы с коррозией — ещё один экологический аспект. Отсутствие необходимости в постоянном применении ингибиторов и антинакипинов снижает химическую нагрузку на оборотную воду и уменьшает объём сбрасываемых стоков. Таким образом, стеклопластиковые градирни поддерживают экологические стандарты современных производств, стремящихся к минимальному воздействию на природу.
